Вопросы проектирования гибких печатных плат


При заказе гибких печатных плат через Интернет сроки выполнения заказов могут быть нарушены, если набор данных неполный или если конструкция имеет технические проблемы. Технические проблемы могут быть связаны как с технологичностью, так и с конечным использованием деталей. Для решения этих проблем часто требуется многократное общение, а в некоторых худших случаях - обширный пересмотр конструкции. Любая из этих проблем, конечно же, задержит поставку готовых деталей.

Успешное создание гибкой печатной платы часто зависит от двух вещей: технологичности вашей конструкции и ваших отношений (например, уровня сотрудничества) с поставщиком. Допустим, вы решили, что гибкая печатных плат подходит для вашего приложения. Перед вами уже есть множество дополнительных вариантов. Выберете ли вы одностороннюю (с ребрами жесткости или без них) или многослойную гибкую печатную плату, или в данной ситуации может подойти жесткая гибкая печатных плат? Может ли ваш поставщик печатных плат изготовить плату, которая также будет отвечать всем этим требованиям?

Ответить на эти вопросы и избежать дорогостоящих ошибок и задержек гораздо проще, если вы сядете за стол переговоров с поставщиком и оцените доступные вам варианты. Относительно простые конструкции, такие как однослойные гибкие платы, являются наиболее экономичными, но стоимость - это еще не все. Убедитесь, что выбранная вами гибкая печатных плат наилучшим образом подходит по техническим характеристикам для вашего случая применения. В зависимости от области применения, более высокая стоимость производства в долгосрочной перспективе снизит общую стоимость. Обратите пристальное внимание на сложность применения гибких печатных плат, а также на возможности и рекомендации вашего поставщика.

В этой статье мы подробно расскажем о некоторых наиболее распространенных технических проблемах гибких схем, которые мы часто встречаем и которые задерживают выполнение заказов, чтобы помочь вам избежать задержек и завершить сборку и доставку вашего продукта как можно быстрее.

1. Основная спецификация Гибкие печатные платы Board.

  • Номер детали (включая номер ревизии) для вашей конструкции, чтобы облегчить отслеживание
  • Толщина плиты (включая толщину гибкой части и толщину каждой зоны жесткости).

  • Тип материала платы (полиимидный бесклеевой материал основы или полиимидный клейкий материал основы и т.д.). Полиимидный клейкий базовый материал является стандартным

  • Количество слоев

  • Обработка поверхности (OSP, погружное золото и т.д.). Погружное золото является стандартным

  • Цвет паяльной маски или покрытия. Желтый цвет покрытия является стандартным

  • Вес меди на внешнем слое (1 унция, 2 унции и т.д.). 1 унция - это стандарт

  • Медный вес внутренних слоев (.5 унции, 1 унция). Любая из них является стандартной

  • Материал и толщина ребра жесткости (FR4, полиимид, нержавеющая сталь, медь, т.д.)

  • Минимальная ширина трассы и пробелов в вашем проекте

  • Укажите размеры вашей платы на механическом слое

  • Вы хотите, чтобы ваши плиты оставались щитовыми или поставлялись индивидуально нарезанными?

  • Файлы Gerber, файлы сверления, IPC-356A (опционально)

2. Требования к диэлектрику, весу меди и паяльной маске или покрытию на слоях, укладываемых в стопку, не являются общими для завода Hemeixinpcb.
3. Расстояние от подкладки до подкладки менее 27,5 мил недостаточно для создания плотин между подкладками и в то же время гарантирует отсутствие подкладки на подкладках.
4. Расстояние от площадки до площадки менее 10 мил недостаточно для создания плотин паяльной маски между площадками и в то же время гарантирует отсутствие паяльной маски на площадках.
5. С обеих сторон имеются отверстия с зазором для паяльной маски. Но это требование к покрытию гибкой печатной платы не является общим для фабрики Hemeixinpcb.

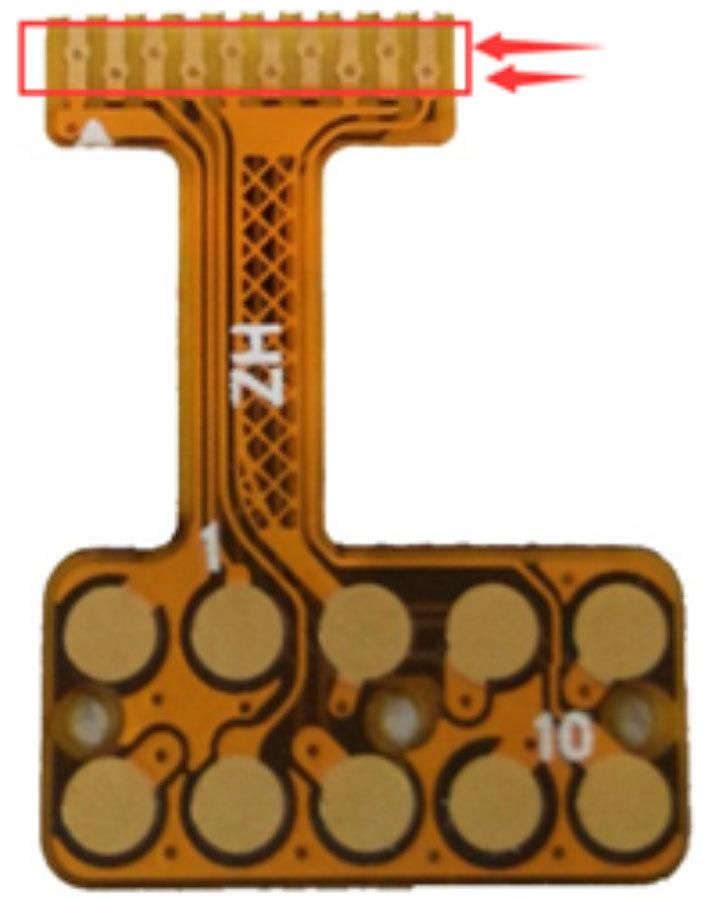

6. Отверстия на контактных площадках параллельно.

flex board pcb

Отверстия не должны прямо "параллелиться" друг на друга. Отверстия в напряжении (на внешней стороне радиуса сгиба) могут треснуть при сгибании схемы, если они непосредственно выравниваются параллельно трассировке на других отверстиях. Отверстия с натягом находятся дальше от нейтральной оси области сгиба и могут сломаться, особенно при многократном сгибании. Хорошей практикой проектирования является удержание отверстий на нейтральной оси сгибаемой области путем проектирования этой области как единого проводящего слоя. Если это невозможно, при правильном проектировании отверстия располагаются "в шахматном порядке" между одним отверстием и другим отверстием, чтобы предотвратить выравнивание сверху и снизу.

Поскольку диэлектрики гибких схем настолько тонкие, сшитые виалы имеют сомнительную ценность для защиты от ЭМИ. Если они включены в схему, их следует держать подальше от области изгиба, поскольку они являются разрывами, которые могут привести к трещинам в изоляции. Пожалуйста, держите эти Плакированные сквозные отверстия затейливыми и Плакированные сквозные отверстия следует держать подальше от областей изгиба

7. Вес фольги, диэлектрик, покрытие, площадь изгиба, детали жесткости для гибкого контура не указываются в примечаниях к укладке и/или чертежу.

flexible circuit board
flexible pcbs

Получение отличной гибкой печатной платы начинается с поиска первоклассного поставщика печатных плат, такого как Hemeixinpcb. Посетите нашу главную страницу гибких печатных плат, чтобы узнать больше, а также не забудьте взглянуть на наше руководство по проектированию гибких печатных плат.
