виа-в-паде печатных плат
Компания Hemeixin предлагает разнообразные решения для производства печатных плат в соответствии с требованиями Plug Via Process. Если вам требуются отверстия, залитые маской, выборочное подключение в областях BGA, заполнение проводящей и непроводящей эпоксидной смолой или полное подключение и проход в колодке, мы готовы помочь вам.

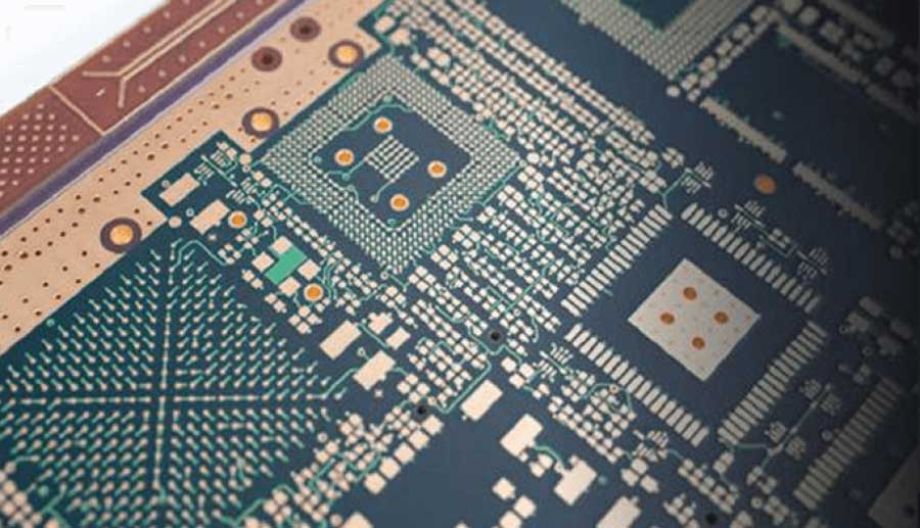

В конструкции HDI печатных плат под проходом понимается площадка с отверстием, соединяющая медные дорожки одного слоя платы с другим(и) слоем(ами). Многослойные печатные платы высокой плотности могут иметь глухие проходы, которые видны только на одной поверхности, или заглубленные проходы, которые видны ни на одной из них, обычно называемые микропроходами. Появление и широкое использование устройств с более мелким шагом и требования к уменьшению размеров печатных плат создают новые проблемы. Для решения этих проблем используется недавняя, но распространенная технология изготовления печатных плат с самоописательным названием "проход в прокладке".
Заполненные межслойные переходы в площадках - это способ достижения промежуточной плотности с промежуточной стоимостью по сравнению с использованием глухих/заглубленных переходов. Некоторые из ключевых преимуществ, связанных с использованием технологии "via in pad", следующие:
- Вентилирование BGA с мелким шагом (менее .75 мм)
- Соответствует требованиям к размещению в тесной упаковке
- Улучшенное терморегулирование
- Преодоление проблем и ограничений при проектировании высокоскоростных систем
т.е. низкая индуктивность
- В местах расположения компонентов не требуются сквозные разъемы
- Обеспечивает плоскую, копланарную поверхность для крепления компонентов
Варианты заполнения
Заполнение отверстий с помощью LPI/маски заполнения отверстий

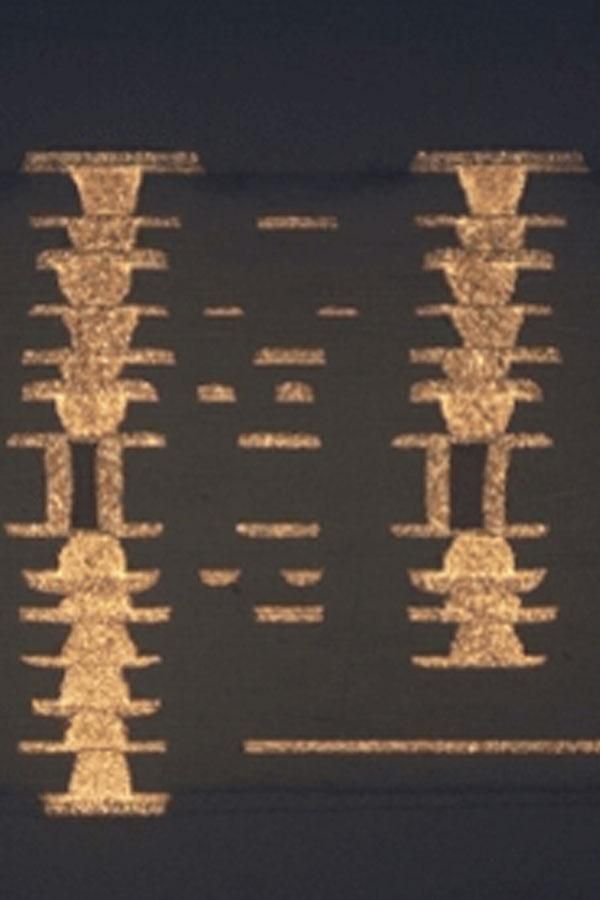

Non-conductive via fill with epoxy hole fill

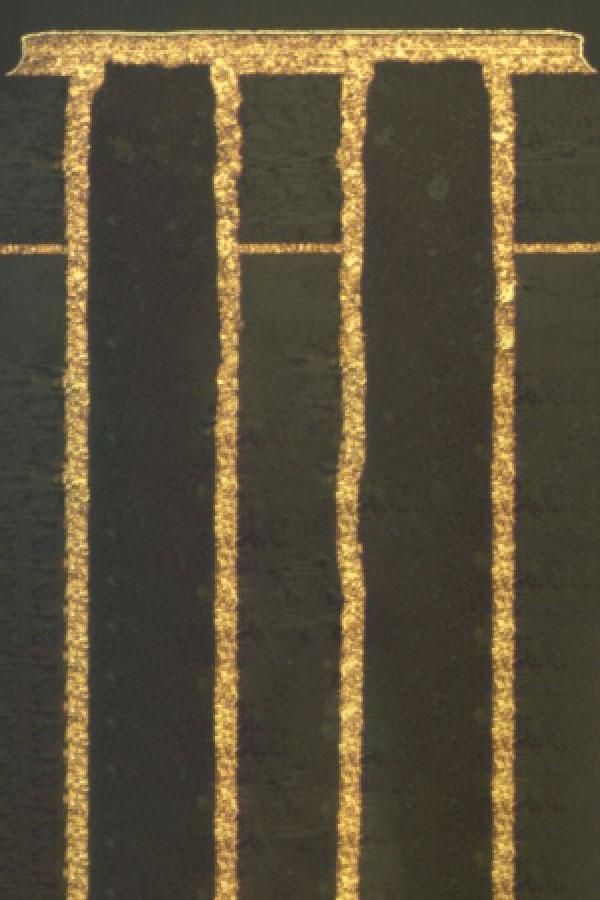

Planar copper surface above non-conductive via fill

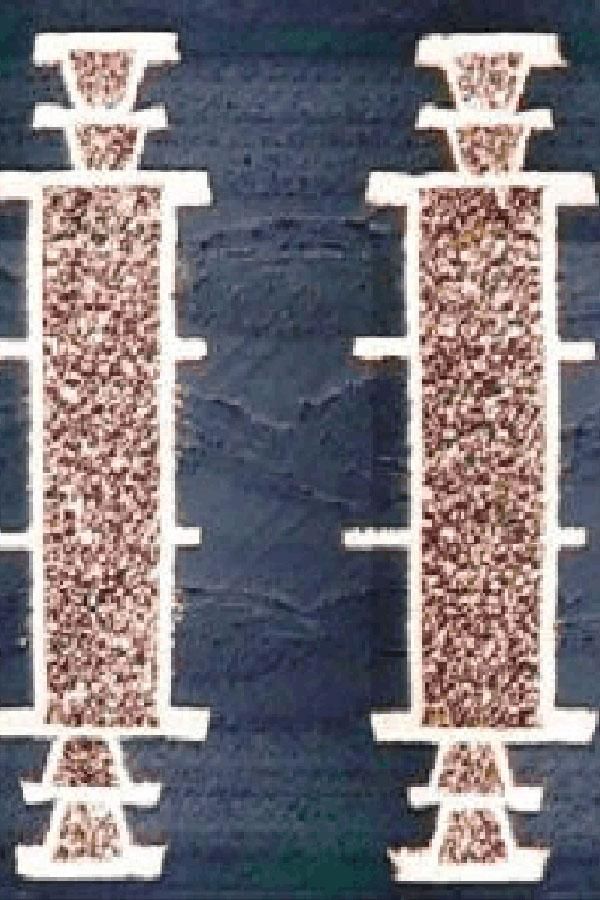

Conductive via fill with silver paste
Обзор производства HDI печатных плат можно найти здесь: Microvia HDI печатные платы.
