via in pad obwodów drukowanych
Hemeixin oferuje wiele rozwiązań w zakresie produkcji obwodów drukowanych dla wymagań procesu Plug Via. Niezależnie od tego, czy potrzebujesz przelotek zalanych maską, selektywnego podłączania w obszarach BGA, przewodzącego i nieprzewodzącego wypełnienia epoksydowego, czy też pełnego podłączania i przelotek w padach, mamy wszystko pod kontrolą.
W projektowaćowaniu Płytka HDI, przelotka odnosi się do padu z galwanizowanym otworem, który łączy miedziane ścieżki z jednej warstwy płytki do innej warstwy (warstw). Wielowarstwowe płytki Obwody drukowane o dużej gęstości mogą mieć przelotki ślepe, które są widoczne tylko na jednej powierzchni, lub przelotki zakopane, które są widoczne na żadnej z nich, zwykle określane jako mikroprzelotki. Pojawienie się i szerokie zastosowanie urządzeń o mniejszym skoku oraz wymagania dotyczące mniejszych rozmiarów Obwody drukowane stwarzają nowe wyzwania. Ekscytujące rozwiązanie tych wyzwań wykorzystuje najnowszą, ale powszechną technologię produkcji Obwody drukowane o samoopisowej nazwie "via in pad".
Filled via in pad jest sposobem na osiągnięcie pośredniej gęstości przy pośrednim koszcie w porównaniu z użyciem ślepych/przebitych przelotek. Niektóre z kluczowych zalet związanych z zastosowaniem technologii via in pad to:
- Wentylatory BGA o małym skoku (mniejszym niż .75mm)
- Spełnia wymagania dotyczące umieszczania w ścisłym opakowaniu
- Lepsze zarządzanie termiczne
- Pokonuje problemy i ograniczenia związane z projektowaćowaniem dużych prędkości
tj. niska indukcyjność
- Nie jest wymagane podłączenie w miejscach komponentów
- Zapewnia płaską, koplanarną powierzchnię do mocowania komponentów
Opcje napełniania przez Via
Szczeliny wypełnione maską LPI/otworami
Non-conductive via fill with epoxy hole fill

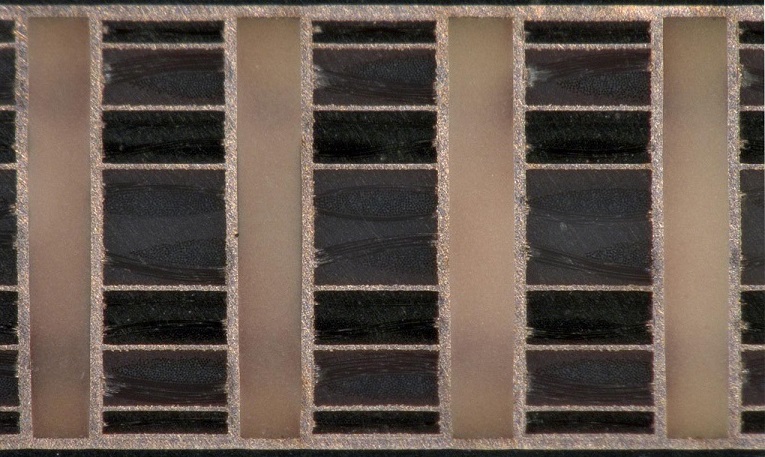

Planar copper surface above non-conductive via fill
Conductive via fill with silver paste
Przegląd produkcji Płytka HDI można znaleźć tutaj: Microvia Płytka HDI.
