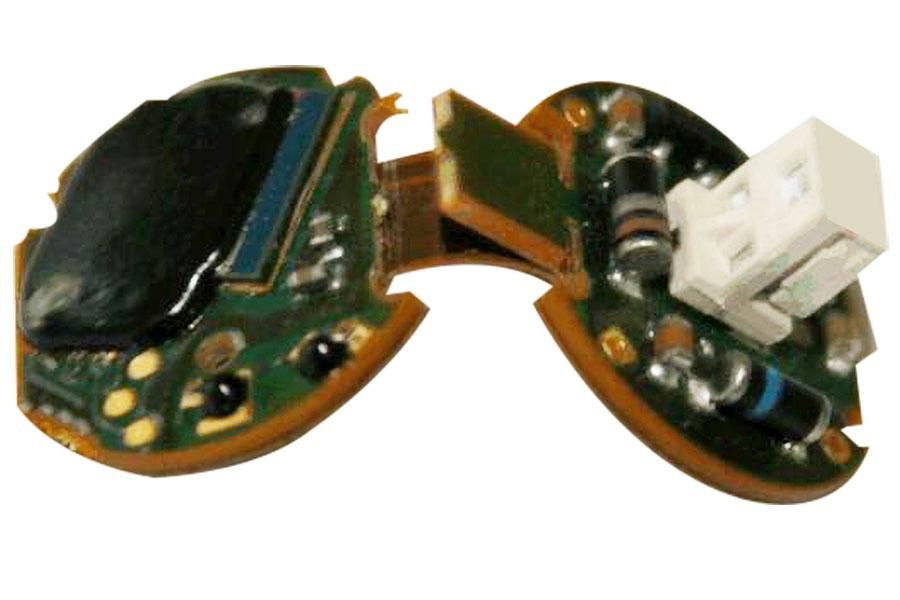

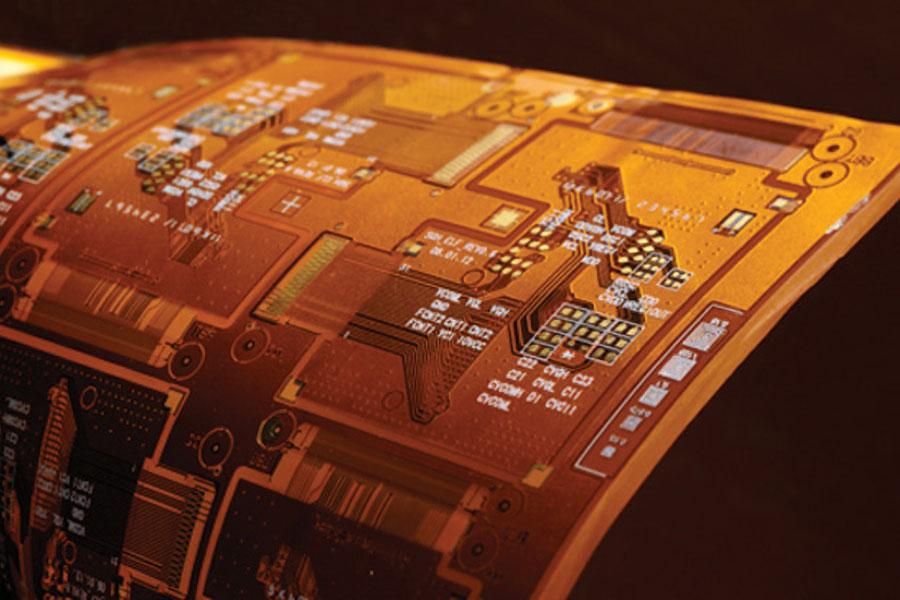

Capacités Circuit imprimé flex-rigide et Circuit imprimé Souple
Lorsque vous travaillez avec HemeixinCircuit imprimé, vous bénéficiez de nos connaissances et de notre expérience, ce qui se traduit par des Circuit imprimés de haute qualité. Apprenez-en davantage sur nos capacités en matière de Circuit imprimés rigides et flexibles ci-dessous.
| MANUFACTURING | ODB++(preferred) |
|---|---|
| FORMATS | HPGL DXF |
| Gerber 274X | |
| Excellon | |
| MAXIMUM PANEL SIZE | 20″X 80″(500mm X 2000mm) |
| BOARD THICKNESS | min≥2mil(0.05mm) |
| max≤94.5mil(2.4mm), | |
| LAYER COUNT | 2~20 Layer |
| ASPECT RATIO | 16:1 |
| FINISHED HOLE SIZE | 6mil (0.15mm) Mechanical Drill |
| 4mil (0.10mm) Laser Drill | |
| LINE WIDTH/SPACE | 2mil/2mil (Hoz), |
| STIFFENER TYPE | PI stiffener, FR4 stiffener |
| SHIEDING MATERIAL | Shielding film, |
| Silver Based Polymer Thick Film Ink | |
| IMPEDANCE | ±10% |
| SINGLE&DIFFERENTIAL | |
| SURFACE FINISHES | ENIG ENIPIG |
| HASL | |
| OSP Immersion Silver |
