Via In Pad

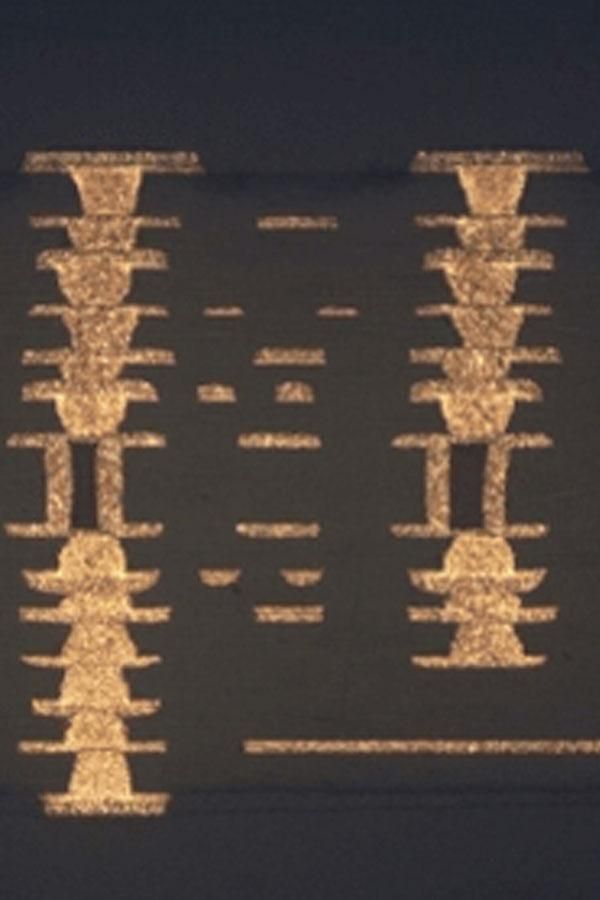

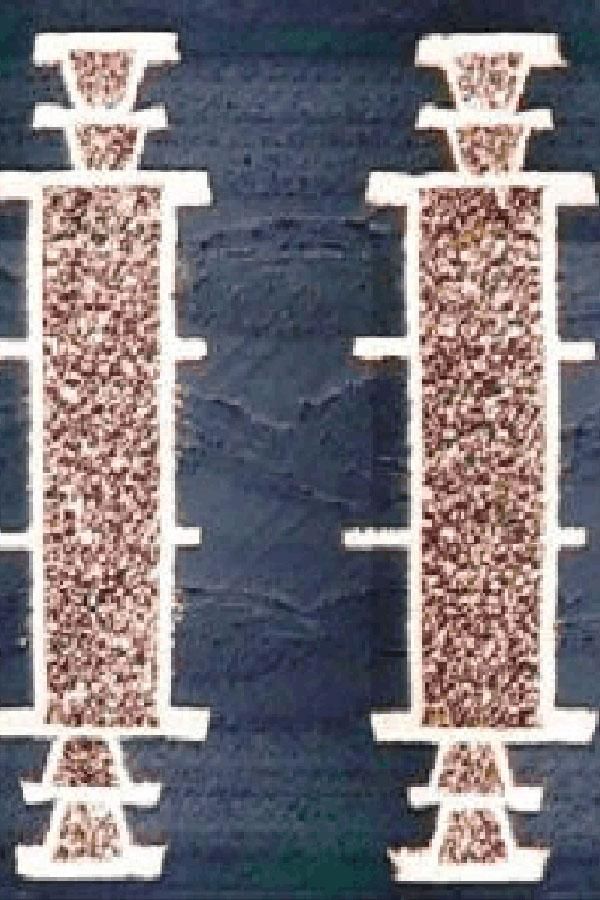

Hemeixin offre une variété de solutions de fabrication de Circuit imprimés pour les exigences du processus Plug Via. Que vous ayez besoin de vias recouverts d'un masque, d'un bouchage sélectif dans les zones BGA, d'un remplissage époxy conducteur et non conducteur, ou d'un bouchage complet et d'un via dans le pad, nous avons ce qu'il vous faut.

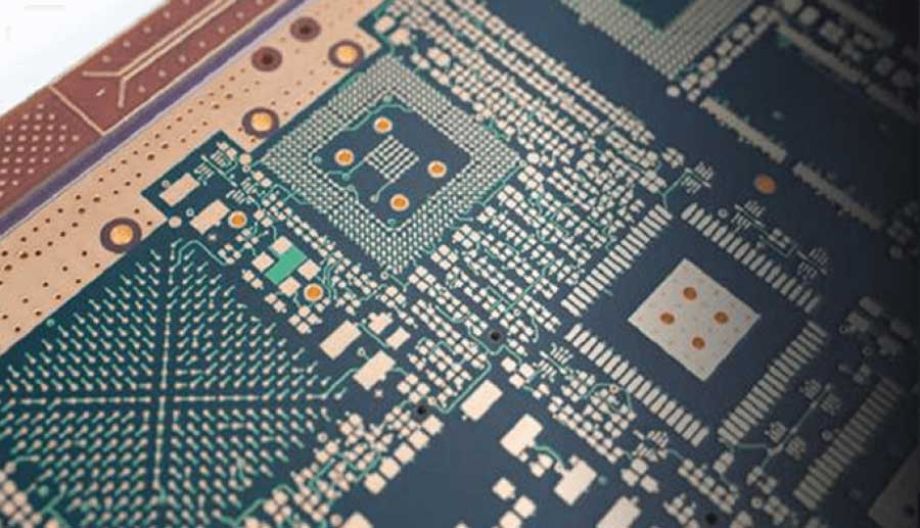

Dans la conception de Circuit imprimé HDI, le terme "via" désigne une plage de connexion avec un trou plaqué qui relie les pistes de cuivre d'une couche de la carte à une ou plusieurs autres couches. Les Circuit imprimés multicouches haute densité peuvent comporter des vias aveugles, qui ne sont visibles que sur une surface, ou des vias enterrés, qui ne sont visibles ni sur l'une ni sur l'autre, généralement appelés micro vias. L'avènement et l'utilisation généralisée de dispositifs à pas plus fin et les exigences de Circuit imprimé de plus petite taille créent de nouveaux défis. Une solution intéressante pour relever ces défis fait appel à une technologie de fabrication de Circuit imprimés récente mais courante, dont le nom se suffit à lui-même : "via in pad".

Le via in pad rempli est un moyen d'atteindre une densité intermédiaire avec un coût intermédiaire par rapport à l'utilisation de vias aveugles/enfouis. Certains des principaux avantages associés à l'utilisation de la technologie via in pad sont les suivants :
